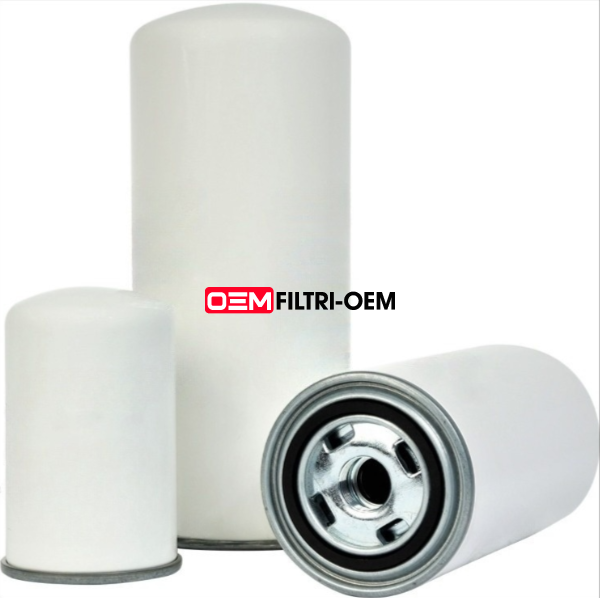

Сервисные элементы для винтовых компрессоров Масляные фильтры DALI

Шесть номеров этой ветки записаны тремя разными манерами. Три обозначения восьмизначные и начинаются на 66, причём два из них совпадают первыми пятью знаками: 66135177 и 66135302 расходятся только в хвосте. Третье восьмизначное, 66094172, отходит от них уже на третьем знаке. Два обозначения открываются латинской буквой — AO0904 и H071102. Шестое, Н092111, на вид продолжает эту пару, но набрано смешанно: первая буква в нём кириллическая Н, а не латинская H, так что по латинской раскладке такая запись не находится.

Заменяемые обозначения заполнены у всех шести и тоже неоднородны. У 66094172 их два — H091700 и W950; у Н092111 одно — W962; у AO0904 — WD940/5; у H071102 — W719/5. Больше всего замен у старшей пары: 66135177 несёт W1374 и 077091351770, а 66135302 — сразу три, W13145, HD133001 и 077091353020. Двенадцатизначные записи 077091351770 и 077091353020 совпадают первыми восемью знаками и расходятся в конце — ровно как основные номера этой пары. Что все эти обозначения именно заменяются, каталог заявляет прямо: свойство «Тип производителя фильтра» у всех шести позиций заполнено значением «эквивалент оригинала». Фильтры неоригинальные, посадочные размеры повторяют заводские, встают на место оригинала вместо его номера и стоят дешевле. Производитель основного бренда — DALI, страна происхождения бренда — Китай, тип компрессора — винтовой.

Три системы обозначений машин

Перечни установок разложены по трём разным полям, и одна и та же машина в них называется по-своему. В поле Cross Air (new) записи вида CA11-8GA (11 кВт): мощность стоит и в самом обозначении, и в скобках. Поле Dali описывает машину дробью — DL-0.8/13RA (7.5 кВт), DL-2.7/10RA-F (18.5 кВт), — а буква F на конце отличает исполнение при той же дроби: DL-2.7/13RA и DL-2.7/13RA-F стоят рядом с одной мощностью 22 кВт. Поле Cross Air (old) устроено как второе, но с приставкой CA: CA-1.7/8GA (11 кВт), CA-3.6/8GA (22 кВт). Заполнены поля вразнобой: у 66135177 и у AO0904 есть только перечень Dali, у H071102 — обе версии Cross Air и ни одной машины Dali, а у Н092111 заполнены все три поля.

В старом перечне Cross Air у Н092111 та же путаница с раскладкой, что и в его номере. Четыре записи набраны латиницей — CA-1.7/8GA (11 кВт), CA-2.4/8GA (15 кВт), CA-3.0/8GA (18.5 кВт), CA-3.6/8GA (22 кВт), — а две последние кириллицей: СА-5.0/8(OS) (55 кВт) и СА-5.0/8GA (30 кВт). Различаются эти две хвостом обозначения, дробь у них одна, а мощность в скобках разная — 55 кВт и 30 кВт. Порядок в этом поле тоже нарушен: 55 кВт стоит раньше 30 кВт, тогда как первые четыре записи идут по возрастанию.

Мощности и размеры

По мощности шесть карточек покрывают ряд от 4 кВт до 250 кВт. Нижнюю ступень держит AO0904 — семь машин ряда DN: DN-4/8 (4 кВт), DN-4/10 (4 кВт), DN-5.5/8 (5.5 кВт), DN-5.5/10 (5.5 кВт), DN-7.5/8 (7.5 кВт), DN-11/8 (11 кВт) и DN-11/10 (11 кВт). H071102 закрывает 5.5 кВт и 7.5 кВт, 66094172 — от 7.5 кВт до 22 кВт, 66135177 — 55 кВт и 75 кВт, а 66135302 доходит до самой мощной машины раздела, DL-40/10GA (250 кВт). Шире всех подписан Н092111: от 11 кВт у CA-1.7/8GA до 55 кВт у СА-5.0/8(OS). Ступени перекрываются: 55 кВт назван и у Н092111, и у 66135177, а 11 кВт — и у AO0904, и у 66094172.

Размеры за мощностью следуют только до середины ряда: 75 × 75 × 125 мм у H071102, 95 × 95 × 145 мм у AO0904, 95 × 95 × 175 мм у 66094172, 95 × 95 × 215 мм у Н092111. Дальше согласие кончается. У 66135177 основание шире, чем у 66135302, — 140 × 140 против 135 × 135, — а корпус ниже, 175 мм против 310 мм. Вес ломает ряд окончательно: у 66135177 указано 1.7 кг, а у более высокого 66135302 — 700 г, и это единственная карточка ветки, где вес записан в граммах, а не в килограммах. Остальные значения — 0.35 кг, 0.6 кг, 0.7 кг, 0.9 кг и 1.7 кг — с размером корпуса растут вместе.
